独自の技術ノウハウでオリジナルな製品を創り続けています。お客さまのご要望から最適なジョイントを提案します。
等速ボールジョイント
- (1)互いにオフセットしている、それが平行なシャフト、あるいは互いに角度をなすか、またはその角度位置が絶えず変化するシャフト間の回転トルクを均一に伝達することができます。
- (2)角速度が一定なので、振動・騒音が生じません。
- (3)接続するシャフトや機器に芯出しの必要がなく、組立作業が簡単です。
- (4)太陽工機の等速ジョイントは、ベアリング内にグリースが十分に潤滑され長時間無給油で運転することができます。
高耐久・長寿命
比較的大きな継ぎ手角度で、一定の回転速度が伝達できます。
与えられた振れ角度に対して、高いトルク負荷能力があります。
回転運動がなめらかに伝達できます。
メンテナンスが簡単で、ダウンタイムを低減できます。
動作角度、両端部の二箇所のジョイントの位相合わせが不要です。
用途
工作機械／鍛造機械 ／建設機械／印刷機械／ガラス製造機械／合成樹脂製造機械／製紙機械／冷間成型機／鉄道車両／芝刈り機／ポンプ駆動装置／圧延ロールの駆動装置／鍛造プレス／繊維機械
角度の狂いに関係なく均一な速度で回転するジョイント
シャフト間で動力伝達を行う際、フレキシブルカップリングでは連結する２軸の傾角の狂いはわずか２度以下しか許されません。シャフトがこれ以上の角度の狂いを示すときには、従来、ユニバーサルジョイント（十字軸クロスピン型・コマ型）が採用されていました。しかし、単一のユニバーサルジョイントでは、連結する２軸の傾角の角度が２度以上になると振動が発生します。また、スムーズに回転させるためには入力シャフトと出力シャフトの角度を均一にする必要があります。等速ジョイントは、角度の狂いに関係なく、入力シャフトが均一な速度で回転する限り、出力シャフトを一定の速度で回転させることができるジョイントです。
太陽工機の等速ジョイントは、回転トルクの伝達と共に軸方向の長さの変化を吸収（伸縮）することができ、中間軸にスライドスプラインは不要です（標準よりも大きな伸縮が必要な場合、スライドスプラインを使用する）。
等速が得られる原理
１.図１に示すように、逆球面状のボール溝に埋まった6〜8個（または１２個）の駆動ボールは、 内部ケージによって正確にX軸とY軸の交差角の２等分面（Ｚ−Ｚ）上に保たれます。駆動ボールを常時この２等分面上に保持することで真の等速運動が得られます。
２.あらゆる位置に配置された全ての駆動ボールが、両方の軸（X軸とY軸）から、同じ距離に保たれます。(A. H. Rzeppa*)
完成品

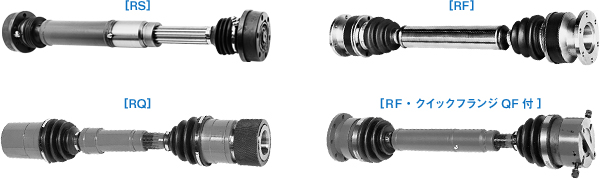

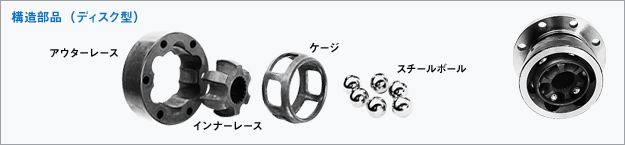

最大約４０°まで屈曲が可能
屈曲角度は最大約４０°まで可能です（ブーツ形状による）。長さ方向の変化が必要な場合は、インナー部の内径スプライン穴と、伝達スプライン軸の部分で吸収（伸縮）できます。また、大きな伸縮が必要な場合は、中間スプライン方式を採用することで大きな伸縮が得られます（Vタイプとの組み合わせも可能です）。

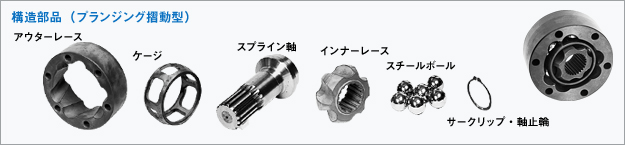

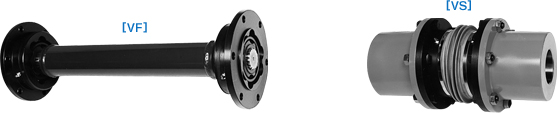

コンパクトで伸縮が可能
回転伝達のほかに、屈曲角度を持った状態で、ボールの移動距離と同レベルの長さ方向の変化が可能です。軸方向の伸縮は、ボール溝を転がるボールによって行われるため、摩擦力は著しく小さいので高効率です。但し、屈曲角度は最大１８°、垂直方向での使用はRタイプとの組合わせで可能。
使用例
冷間ロール成型機
CJV・300R Lz=3000mm 動バランス検査（2000r.p.m）
ネジ転造機
ローラーの直流ビーム溶接機
プリント基板および航空機部品のブラッシングマシン
冷間ロール成型機
洗ビン装置（洗浄機ライン）
CVJ-110-15V（曲り角度θ=18°）
